Общее описание
Общее описание |
|
|
|
Аналоговые каналы связи первыми начали применяться для передачи данных в компьютерных сетях и позволили использовать уже существовавшие тогда развитые телефонные сети общего пользования. Передача данных по аналоговым каналам может выполняться двумя способами. При первом способе телефонные каналы (одна или две пары проводов) через телефонные станции физически соединяют два устройства, реализующие коммуникационные функции с подключенными к ним компьютерами. Такие соединения называют выделенными линиями или непосредственными соединениями. Второй способ - это установление соединения с помощью набора телефонного номера (с использованием коммутируемых линий). |
| Качество передачи данных по выделенным каналам, как правило, выше и соединение
устанавливается быстрее. Кроме того, на каждый выделенный канал необходимо свое
коммуникационное устройство (хотя есть и многоканальные коммуникационные
устройства), а при коммутируемой связи можно использовать для связи с другими
узлами одно коммуникационное устройство. Параллельно с использованием аналоговых телефонных сетей для межкомпьютерного взаимодействия начали развиваться и методы передачи данных в дискретной (цифровой) форме по ненагруженным телефонным каналам (т.е. телефонным каналам, к которым не подведено электрическое напряжение, используемое в телефонной сети) - цифровым каналам. Следует отметить, что наряду с дискретными данными по цифровому каналу можно передавать и аналоговые информацию (голосовую, видео, факсимильную и т.д.), преобразованную в цифровую форму. Кабельные линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. |
Витая пара |
|
 |
Витая
пара (twisted pair) — кабель связи, который представляет собой витую пару медных
проводов (или несколько пар проводов), заключенных в экранированную оболочку.
Пары проводов скручиваются между собой с целью уменьшения наводок. Витая пара
является достаточно помехоустойчивой. Существует два типа этого кабеля:
неэкранированная витая пара UTP и экранированная витая пара STP. Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных локальных сетях с архитектурой Ethernet, построенных по топологии типа “звезда”. Кабель подключается к сетевым устройствам при помощи соединителя RJ45. Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров. К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети. |
Коаксиальный кабель |
|
 |
Коаксиальный кабель (coaxial cable) - это кабель с центральным медным
проводом, который окружен слоем изолирующего материала для того, чтобы отделить
центральный проводник от внешнего проводящего экрана (медной оплетки или слой
алюминиевой фольги). Внешний проводящий экран кабеля покрывается изоляцией. Существует два типа коаксиального кабеля: тонкий коаксиальный кабель диаметром 5 мм и толстый коаксиальный кабель диаметром 10 мм. У толстого коаксиального кабеля затухание меньше, чем у тонкого. Стоимость коаксиального кабеля выше стоимости витой пары и выполнение монтажа сети сложнее, чем витой парой. Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность – 50-100 Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре. |
Оптоволокно |
|
 |

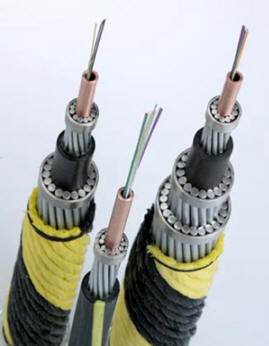

Кабельные оптоволоконные каналы связи. Оптоволоконный кабель (fiber optic) –
это оптическое волокно на кремниевой или пластмассовой основе, заключенное в
материал с низким коэффициентом преломления света, который закрыт внешней
оболочкой. Оптическое волокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон. На передающем конце оптоволоконного кабеля требуется преобразование электрического сигнала в световой, а на приемном конце обратное преобразование. Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень сложно. Скорость передачи данных 3Гбит/c. Основные недостатки оптоволоконного кабеля – это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям. |
